 Elektrónkový gramo predzosilovač 12.10.2017 21:27
   Malý projektík ktorý sa podaril a robí radosť.

   Alebo "Niečo na tej elektrónke je !".


Kedysi dávno asi pred dvoma rokmi som sa rozhodol že skúsim niečo s elektrónkami, zaujala ma hlavne ta roztrieštenosť názorov všetkých pseudo odborníkov na HIFI, jedni ich zatracovali a jedni ospevovali. Pozháňal som si na nete spústu schém a teoretických článkov a dal sa do práce.

Prvá dilema : Pasívna alebo aktívna RIAA korekcia, vďaka tomu som sa stal presvedčeným anti feedback človekom, neviem prečo ale spätná väzba mi nepripadá nič moc, ale to je len pocitovka ideme ďalej.
Druhá dilema : Koľko triódových stupňov vlastne potrebujeme ? tri alebo stačia dva ? Vďaka tomu že signál pred koncovým zosilovačom predsa len tlmíme sú nám tri na nič, samozrejme, že nebudeme mať dostatočný zisk v porovnaní zo signálom trebárs z CD ale dá sa stým žiť. Minimalizmus to je v elektronike to hlavné, čím viacej zosilovacích stupňov tým je signál viac degradovaný (skreslenia a tak, a čo si budeme nahovárať u elektróniek to platí dvojnásob).

Takže čo tu máme nakoniec dve triódové stupne a pasívna RIAA medzi nimi, a aké zaujímavé, že všetky konštrukcie s lepšími parametrami sú práve také.

Tak a teraz čo za elektrónky ? Hneď na prvý pohľad som sa zamiloval do ECC83 alebo inak 12AX7. Je to neskutočná sexi jednoduchá a geniálna elektrónka, kupodivu bola vyrobená pre kanálové voliče do televízorov, takže frekvenčného rozsahu sa báť nemusíme.

Takže spočítal som si všetky hodnoty pre optimálne "pracovné body elektróniek" navrhol schému a jal sa do "bastlenia". Tu je :



Tak zatiaľ to všetko penkne klape naletoval som to na skúšobnú dosku a nastáva problém, ZDROJ.
Hľadať na aukre staré rádio prijímače a potom z nich vykuchať trafo mi prišlo nemorálne, preto som si nechal trafo navinúť na toroid so zaliatým stredom a v audio úprave. To by sme mali, a čo teraz s tým, treba to usmerniť a vyhladiť. Po niekoľkých pokusoch som došiel k presvedčeniu že usmerniť anódové napätie a tiež žhaviace. Tak sa aj stalo, prvé zapnutie : Váááuuu ono to funguje, ale príšerne brumí, čo s tým ? No samozrejme zabudol som uzemniť žhavenie, no to je super čistota priehľadnosť zvuku ale stále malý, no počuťeľný brum, tak a zase pomohol strýko Google, chce to stabilizovať anódové napätie, s tým nám pomožu výkonové spínacie mosfety, napríklad IRF840A, alebo náhrady, každý si potrebné zapojenie nájde na nete, že ?

Pre dokreslenie fotka prototypu :


Všetko som to namontoval do obalov/krabíc straých pc-zdrojov, kúpil lepšie konektory Chinch/pozlátené a prevádzkoval tak skoro rok, ale pred synom som to musel odpojovať a ukladať na nedostupné miesto, predsa len cca 300V+- z kondenzátorov dá peknú ranu, sám som to zažil a nebudem mu vysvetlovať, že keď sa chce dotýkať obvodov tak má mať jednu ruku za chrbtom aby neurobil obvod cez srdce, že ? Sám o tých ranách viem svoje.

No nastal čas predzosilovač nejak ľudsky zabudovať do pohĺadnej krabičky a zcivilizovať. Objednal som jednu z MODUSHOPU, navrhol plošáky pre predzosilovač a PSU - jednotku zdroja napájania, samozrejme na dva krát, poprvé sa to samozrejme podarilo vyleptať zrkadlovo obrátené. Vsadil do krabice, prirobil samostatné spínanie na žhavenie a anódové napätie, ktoré plní taktiež funkciu pozvolného vybíjania vyhladzovacích kondenzátorov ce indikačnú LEDku. Otázka prečo oddelené spínanie napájania a žhavenia ? Elektrónkam to predlžuje život keď ich najprv nažhavíme bez prítomného anódového napätia a to zapojíme až potom, u starších zosilovačov sa tento spínač volal STANDBY/pripravený a somozrejme trvalá prítomnosť napätia na anode bez žhavenia taktiež nije košér. No samozrejme nemožeme zabudnúť na dosledné zemnenie do hviezdy (nepodceňovať, fakt to nestojí za to), pootočením trafa nájdeme spravnu pozíciu s najmenšim brumom (vieme, že elektrónky, ako ktorá su tzv. mikrofonické) a hrajeme počúvame a tešíme sa. Ďalším vylepšeniam sa nebránime. A na záver doporučujem konštrukciu oddeleného napájania, v zmysle trafo a PSU mimo housingu predzosilovača, vyhnete sa spúste nepríjemnostiam a tiež odstupy signálu sú lepšie, viz profi konštrukcie.

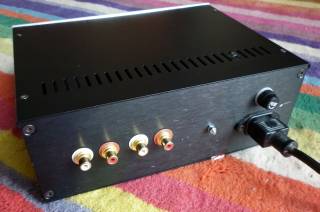

Pridávam eště fotky konečnej podoby :




No merať na parametre to nebudem, nemá to zmysel, je to len amatérina, stačí že odstup signál/šum je pod úrovňou šumu/ruchu z grama a RIAA korekcia posluchom tiež v norme.

Inak spústa drotov, plech na tenenie trafa a chladič stabilizátoru su skanibalizované z PCzdrojov. Prepojenie signálu činč-plošák som urobil RG62kou atd., je to všetko na konštruktérovi.

PS: Elektrónky, na začiatok som kúpil od JJ, niesú zlé ale na tesly nemajú, taktiež újdu RWN/Neuhaus, ale to je už iná téma.

12.10.2017 21:27
 Shony
Pridal som na koniec buffer z ECC82 a oddelil som napájanie, mimo krabicu zosilovača, až teraz je to to pravé. Buffer dodal potrebnú silu, už to nieje také ušušťané a uškriekané a v zvuku je viac basov, zatiaľ čo trafo mimo zväčšilo odstup od brumu. Dokonca aj LP o ktorých som bol presvedčený, že sú zle nahrané hraju prijateľne, bolo to príliš silnou basovou zložkou, ktorá zastrela celý zvuk, keď nebola poriadne zosilnená.
